قبل از اقدام به شارژ کارتریج پرینتر، یکبار کلیه مراحل را تا انتها مرور کنید.

– توسط یک پیچ گوشتی چهارسو پیچ درپوش L مانند که نگهدارنده درام است را باز کنید (شکل 1).

– درپوش نگهدارنده درام را بردارید و مراقب باشید فنر شاتر درام را گم نکنید (شکل 2).

(شاتر درام: حائلی که شبیه یک در متحرک کل درام را می‎پوشاند و از آن محافظت می‎کند.)

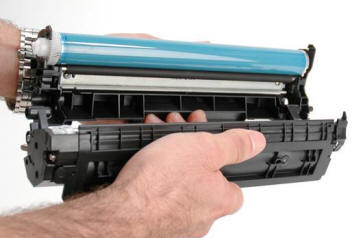

– دسته کارتریج را با دست چپ و نیمه دیگر کارتریج را با دست راست نگه دارید.
در حالی که نیم تنه تونر (دست راست) را به سمت خودتان می‎کشید
نیم تنه درام (دست چپ) را در جهت مخالف حرکت دهید. این عمل
باعث می‎شود نیم تنه تونر و درام از یکدیگر جدا شوند (شکل 4 و 5).

توجـه: مراقب باشید در عمل جداسازی دو نیمه کارتریج، درام آسیب نبیند (شکل 6).

شکل-4

شکل-6

هشـدار: درام، حساس‎ترین قطعه کارتریج است که عمل چاپ را انجام می‎دهد. هنگام کار با آن مراقب باشید ضربه نخورد.

– انتهای درام که چرخ دنده دارد را بلند کنید. درام را در حالی که در خلاف جهت حرکت عقربه‎های ساعت می‎چرخانید به سمت خود بکشید تا از محور خود خارج شود (شکل 7). درام را توسط یک دستمال بدون پرز تمیز کنید و دور از نور قرار دهید.

– PCR را به دقت از جای خود بلند کنید (شکل 8). گریس‎های شفت PCR را با دستمال کاغذی تمیز کنید و مراقب باشید گریس با بدنه PCR تماس پیدا نکند. سپس PCR را توسط یک دستمال خشک بدون پرز تمیز کنید.

شکل-7

شکل-8

– دو پیچ وایپر بلید (wiper blade) را باز کنید (شکل 9). وایپر بلید را با احتیاط از جای خود بلند کنید و در صورت امکان آن را با دستگاه دمنده هوا تمیز کنید. لبه پلاستیکی وایپر بلید را با دست یا دستمال تمیز نکنید؛ فقط هوا بگیرید.

– تونر سوخته‎های داخل مخزن را خالی کنید و با هوای فشرده تمیز کنید.

– بلید را در جای خود قرار دهید و دو پیچ آن را ببندید (شکل 10).

شکل-9
